공냉식 분리형

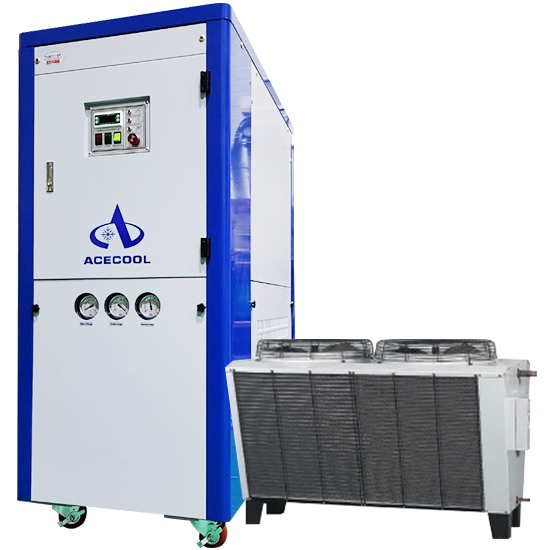

공냉식 분리형 냉각기
실외기, 실내기를 분리하여 여름철 실내 온도 상승을 해소하고 소음 없는 정숙한 환경 제공합니다.
적용분야
플라스틱 사출성형용, 레이저 가공용, 와이어 컷팅용, 방전가공용, 반도체 냉각기, 고주파냉각기, 초음파냉각기, 용접기기냉각기
특징
- 실외기, 실내기를 분리하여 여름철 실내 온도 상승을 해소하고 소음 없는 정숙한 환경 제공합니다.
- Caster가 장착되어 장소 이동이 편리합니다.
- 실내온도 상승으로 인한 냉각 기능 저하를 해소하는 탁월한 냉각 시스템입니다.
- Compact한 구조로 좁은 공간 활용 시 유리합니다.
- 디지털 온도제어장치를 채택하여 정확한 온도 유지가 가능하며, 사용 온도 범위를 폭넓게 조정할 수 있습니다.
- 누전차단기 보호용 연동 회로를 장착하여 고장 발생을 사전에 예방하고, 높은 안정성 유지합니다.
- 이상 발생시 적색 램프 점등과 부저 작동으로 한 눈에 이상여부 확인 가능합니다.
- 겨울철 낮은 주변 온도에 대응할 수 있는 동파방지기능이 장착 되어 있습니다.

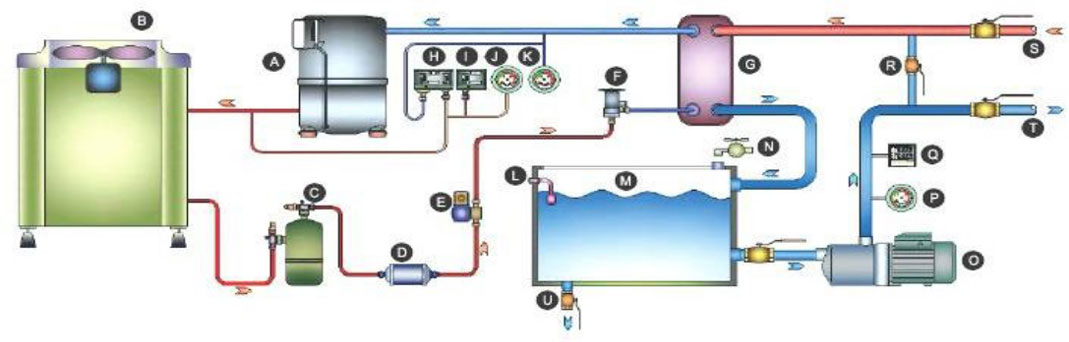

공냉식 분리형 SYSTEM VIEW
- A Compressor
- B Air Cooled Condenser
- C Liquid Receiver
- D Filter Drier
- E Solenoid Valve
- F Expension Valve
- G Evporator
- H High,Low Pressure Control
- I High Pressure Control
- J High Pressure Gauge
- K Low Pressure Gauge
- L Level Sensor
- M Water Tank
- N Water Supply
- O Water Pump
- P Water Pressure Gauge
- Q Temperature Controller
- R Bypass Line
- S Water Inlet
- T Water Outlet
- U Water Drain
사양 SPECIFICATIONS
표를 옆으로 밀어서 확인해주세요.
| ACE-3S | ACE-5S | ACE-7.5S | ACE-10S | ACE-15S | ACE-20S | ACE-30S | ACE-40S | |
|---|---|---|---|---|---|---|---|---|
| 압축기출력(KW*HP) | 2.25(3) | 3.75(5) | 5.5(7.5) | 7.5(10) | 11.25(15) | 15(20) | 22.5(30) | 30(40) |
| 냉각능력(Kcal/h) | 8,100 ~ 8,700 | 13,500 ~ 14,500 | 20,500 ~ 21,750 | 27,000 ~ 29,000 | 40,500 ~ 43,500 | 54,000 ~ 58,000 | 81,000 ~ 87,000 | 108,000 ~ 116,000 |
| 펌프출력(KW) | 0.55 | 1 | 1 | 1.5 | 1.87 | 2.2 | 2.2 | 3 |
| 순환량(ℓ/min) | 60 | 60~80 | 60~80 | 110 | 200 | 200 | 200 | 250 |
| 탱크용량(ℓ) | 60 | 80 | 120 | 120 | 200 | 200 | 320 | 400 |
| 냉매.온도 | R-22 or R-407c, 5 ~ 35 | |||||||
| FAN MOTER(KW) | 0.2 | 0.4 | 0.2×2 | 0.4×2 | 0.75×2 | 0.4×3 | 0.75×3 | 0.4×4 |
| 전원 | 220V,380V,440V,460V/ 3Φ / 50Hz, 60Hz | |||||||
| 외형치수(실내기) L * W * H |
750*550 * 1045 | 1,000*630 *1,195 | 1,100*630 *1,325 | 1,100*630 *1,325 | 1,520*770 *1,545 | 1,520*770 *1,545 | 1,740*990 *1,640 | 1,740*990 *1,640 |
| 외형치수(실외기) L * W * H |
805*755 *923 | 925*855 *1,023 | 1,030*946 *1,223 | 1,576*900 *810 | 1,756*943 *910 | 2,226*904 *910 | 2,706*1,116 *915 | 3,297*1,082 *915 |
※ 상기 제품은 기술개발.설치 조건에 따라 예고없이 변경 될 수 있습니다.
※ 기존 제품 외에 제품개발 및 특수 주문 사양 제작합니다.
※ 온도 편차 ±0.1℃ 의 특수 냉각기 및 특별 주문 제작 가능합니다.
